Drehscheibe für Energie

Die erzeugte Energiemenge regenerativer Energiequellen schwankt. Ein neuartiges Energiemanagementsystem des Fraunhofer-Instituts für Techno- und Wirtschaftsmathematik ITWM ermöglicht es, Photovoltaikanlagen, Batteriespei- chersysteme, Wärmepumpen und Elektroautos intelligent zu koppeln – und einzelne Haushalte oder ganze »Energiequartiere« trotz der Schwankungen weitestgehend mit eigener regenerativer Energie zu versorgen.

Hausboote gehören in den Niederlanden seit eh und je zum Stadtbild. In einer Art
»Hausboote 2.0« hat Amsterdam nun eine neue Siedlung geschaffen: Sie besteht aus 30 schwimmenden Häusern. Doch nicht darin liegt die Besonderheit dieses Quartiers, sondern vielmehr in seiner Energieversorgung. Über ein ausgeklügeltes System versor- gen sich die Häuser zu einem großen Teil selbst mit regenerativer Energie, lediglich einen einzigen, gemeinsam genutzten schmalen Netzanschluss für wolkenverhangene Tage hat der Netzbetreiber bis zum Quartier legen lassen.

Energiemanagementsystem für Energiegemeinschaften

Möglich macht dies ein Energiemanagementsystem des Fraunhofer-Instituts für Techno- und Wirtschaftsmathematik ITWM und weiterer Partner, entwickelt im
ERA-Net-Smart Grids Plus-Projekt »Grid-Friends«. »Wir haben unser bereits existieren- des Energiemanagement für einzelne Häuser zu einem Energiemanagementsystem für ganze Energiegemeinschaften weiterentwickelt«, erläutert Projektleiter Matthias Klein.
»Das System steuert Photovoltaik-Anlagen ebenso wie Wärmepumpen, füllt die Batteriespeicher, sorgt für geladene Akkus in den Elektroautos und unterstützt somit auch die Sektorenkopplung.« Keine einfache Angelegenheit: Denn auch an dunklen Tagen muss jederzeit genug Energie für alle zur Verfügung stehen, ohne dass es zu ei- ner Überlastung des gemeinsamen Netzanschlusses kommt.

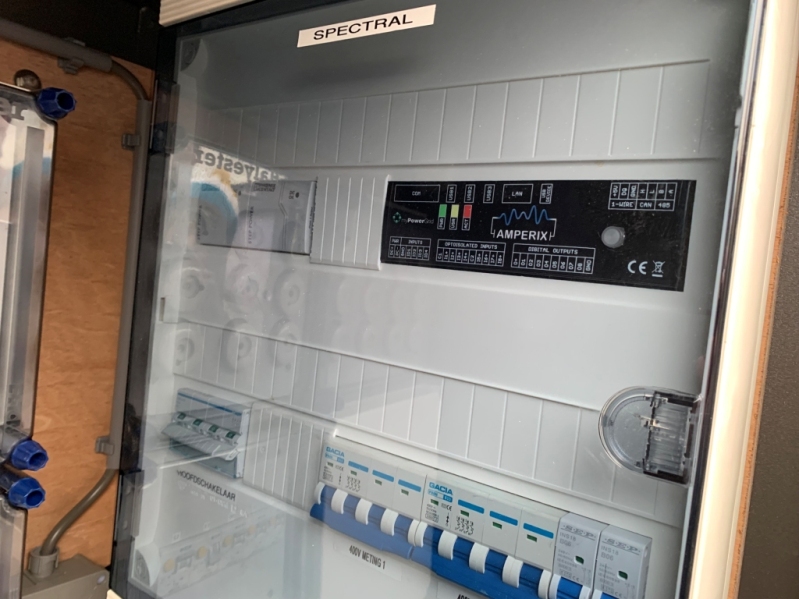

Das Energiemanagement ist modular aufgebaut – auf Wunsch könnte also jedes Modul einzeln installiert werden – und dient als eine Art »Drehscheibe für Energie«. Sprich: Es analysiert zu jedem Zeitpunkt, wo die Energie hin soll und wohin nicht. Dabei funktionieren die in den einzelnen Häusern installierten 30 Photovoltaikanlagen, 30 Wärmepumpen und 30 Energiespeicher im Amsterdamer Quartier wie ein einziges gro- ßes System. Ein Beispiel: Angenommen, die Bewohner des Hauses A sind im Urlaub und brauchen daher momentan nur wenig Strom. Die Bewohner des Hauses B haben jedoch derzeit einen erhöhten Strombedarf, etwa weil sie gerade eine Party feiern. Die Energie der Photovoltaikanlage fließt daher unter anderem aus Haus A in Haus B, so dass möglichst wenig Strom vom Netzbetreiber verwendet werden muss. Ist es draußen
bereits dunkel und erzeugt die Anlage keinen Strom, greift das System auf die Energie- speicher zu – auch dies erfolgt häuserübergreifend.

Baustein Energiespeicher

Dabei verleiht das Managementsystem jedem Modul seine ganz eigene Intelligenz, die zahlreiche Vorteile mitbringt. So ermöglicht die smarte Steuerung der Energiespeicher beispielsweise, die Photovoltaikanlagen unter Volllast zu betreiben. Das ist keineswegs selbstverständlich: Per Gesetz dürfen Photovoltaikanlagen nicht ihre maximale Leistung ins Netz einspeisen, sondern müssen bei starkem Sonnenschein abgeregelt werden – ansonsten würde das Netz überlastet. Gerade dann also, wenn die Sonne vom Himmel knallt und die Module viel Strom erzeugen könnten, müssen sie gedrosselt werden. Mit Hilfe des Energiemanagementsystems ist das nicht nötig: Der Anteil des Stroms, den die Netzbetreiber nicht abnehmen, fließt in die Speicher und kann später genutzt wer- den.

Ein Prognosemodell verbessert die Effizienz der Stromspeicherung. Es prognostiziert anhand der Wettervorhersage, wie viel Energie in den kommenden Stunden aus den Photovoltaikanlagen zu erwarten ist und wie hoch der voraussichtliche Wärmever- brauch sein wird, und steuert die Speicherung anhand der Ergebnisse. Scheint die Sonne beispielsweise vormittags noch verhalten, laufen die Anlagen nicht unter Voll- last. Soll es nachmittags dagegen aufklaren, so dass die Anlagen gedrosselt werden müssten, verschiebt das Energiemanagementsystem die Energiespeicherung stattdessen auf den Nachmittag. Die Speicher werden hier also nicht mit der ersten produzierten Kilowattstunde geladen – wie es üblicherweise der Fall wäre – sondern erst nachmit- tags. Bis abends sind die Speicher trotzdem voll. Es geht keine Energie verloren.

Baustein Elektromobilität

Auch Elektroautos gilt es mit Energie zu versorgen – und zwar vorzugsweise zu Zeiten, in denen die Photovoltaikanlagen ausreichend Strom produzieren. Dennoch möchte niemand vor einem Auto mit leerem Akku stehen, wenn er dringend Besorgungen machen muss. »Die Bewohner können über eine App mit einem Klick angeben, welchen Mindestladezustand sie derzeit für ihr Auto wünschen«, sagt Klein. Reichen vielleicht 50 Prozent, da man nur kurz zum Supermarkt fahren muss? Hat der Nutzer dies angegeben und sein Auto angeschlossen, lädt das System die Batterie bis auf den gewünschten Wert auf – notfalls auch mit Strom vom Netz. Scheint die Sonne, fährt es über diesen Wert hinaus mit der Aufladung fort. Herrscht jedoch Energieflaute, verschiebt das System die weitere Aufladung auf später. Das hat gleich zwei Vorteile: Zum einen steigt die Eigenversorgung mit Energie, zum anderen tangieren die Aufla- dungen, die über den nötigen Wert hinausgehen, den Netzbetreiber nicht – das Energienetz wird stark entlastet.

Nicht nur für große Siedlungen interessant
Die Module können auch einzeln verwendet und auf den jeweils gewünschten Anwendungsfall zugeschnitten werden. »Es gibt bereits 60 bis 70 dauerhafte Installationen unseres Systems – vom einzelnen Privathaushalt über Kantinen und ganze Betriebe bis hin zu einer Kläranlage. Während das System in Amsterdam Leistungsspitzen bis zu 250 Kilowatt verschiebt, steuert es in der Industrie bislang 150 Kilowatt an«, erläutert Klein. Vertrieben wird das System seit Anfang 2019 über die Wendeware AG, einem Spin-off des Fraunhofer ITWM.
