Das Fraunhofer-Institut für Techno- und Wirtschaftsmathematik ITWM ist auch dieses Jahr auf der internationalen Fachmesse für Qualitätssicherung »Control« in Stuttgart vertreten. Vom 3. bis 6. Mai zeigen die Forschenden in Halle 6, Stand 6301 ihre Prüfsysteme zur Sicherung der Produktqualität im industriellen Umfeld. Zwei der Exponate dienen der Materialcharakterisierung von Prüfstoffen, ein drittes der virtuellen Entwicklung von Inspektionssystemen.
V-POI: Virtuelle Inspektionsplanung für adaptive Oberflächen
Visuelle Inspektionssysteme sind ein Schlüsselelement der Qualitätsprüfung in der verarbeitenden Industrie: Eine 100-Prozent-Prüfung der Bauteile ist in der Regel unerlässlich, da Produkte mit Oberflächenfehlern das Werk nicht verlassen dürfen. Die Entwicklung visueller Inspektionssysteme erfordert jedoch viel Praxiserfahrung und ist oftmals zeit- und kostenaufwändig.

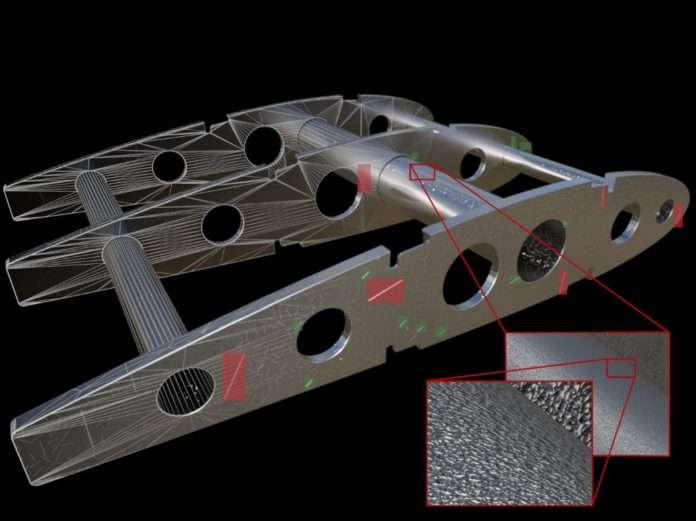

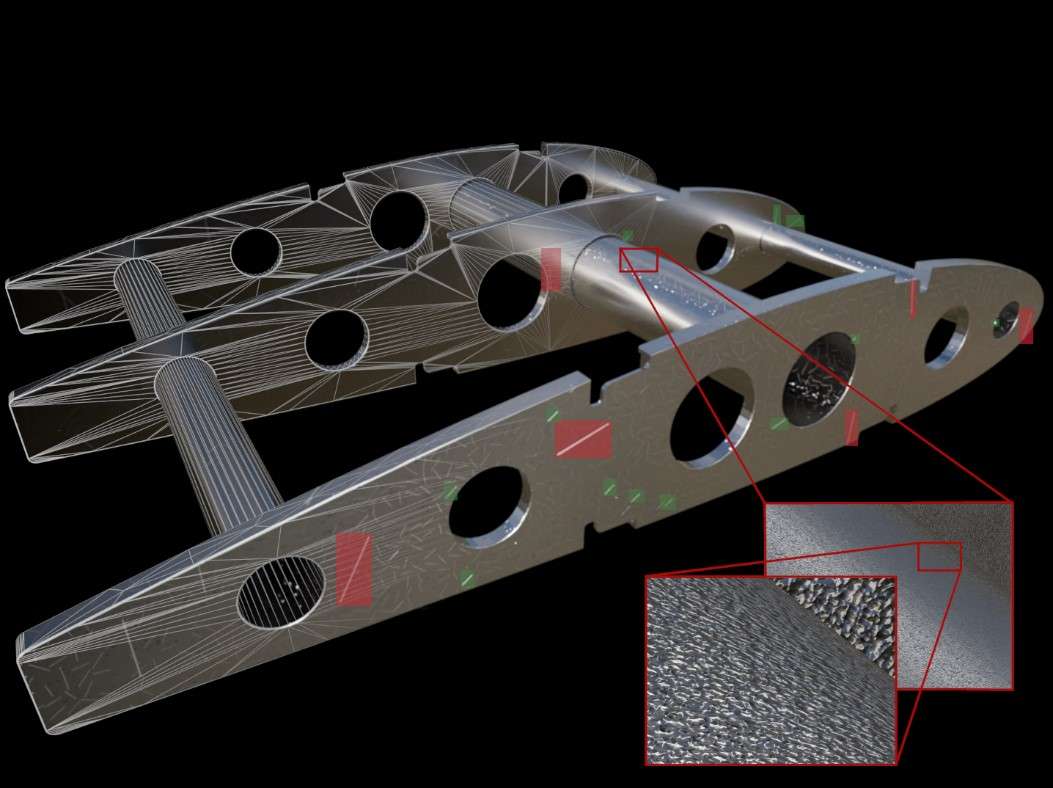

Mit V-POI bietet die Abteilung »Bildverarbeitung« des Fraunhofer ITWM in Kaiserslautern eine webbasierte Lösung an: Mithilfe eines digitalen Zwillings wird das visuelle Inspektionssystem virtuell entwickelt und berücksichtigt dabei auch Oberflächen- und physikalische Parameter. V-POI liefert den Nutzenden einen Inspektionsplan, der sowohl Kamera- und Beleuchtungspositionen als auch Informationen über die Abdeckung verschiedener Kamerapositionen beinhaltet. Die fotorealistische Produktsimulation sowie eine Defektsimulation gehören ebenfalls zum System. Der Bildersatz kommt anschließend für das Training im maschinellen Lernen zum Einsatz.
Das Inspektionssystem kann also vollständig geplant werden, noch bevor der eigentliche – meist hochgradig adaptive – Prozess im Bildverarbeitungslabor beginnt.
Mobiler Handscanner für die zerstörungsfreie Terahertz-Prüfung
Die Abteilung »Materialcharakterisierung« des Fraunhofer ITWM präsentiert ihren mobilen Terahertz-Handscanner. Sein großer Vorteil: die Flexibilität.
Bislang arbeiten Terahertz-Sensoren meistens in Scannern und sind in stationären Prüfsystemen verbaut. Darum kann die Technik bei großen Bauteilen oder komplizierten Bauteilgeometrien nicht eingesetzt werden. Abhilfe schafft hier der mobile Handscanner: er funktioniert ortsunabhängig und hat keine Probleme mit unregelmäßigen Geometrien. Damit ist er sowohl in der Produktion als auch bei der Reparatur und im Service-Bereich eine zuverlässige Alternative. Mit ihm werden beispielsweise Kunststoff- oder Metallrohre geprüft, auch wenn sie beschichtet oder isoliert sind. Auch Bauteile, die Faserverbundwerkstoffe enthalten, oder Zuganbauteile wie Verkleidungen oder Scheiben können problemlos inspiziert werden.
Kurzpuls-Terahertz-System zur Schichtdickenmessung
Bei der Schichtdickenmessung in industriellen Umgebungen gibt es oft Störquellen, die Vibrationen und Schwingungen verursachen und dadurch die Messergebnisse verfälschen. Diese Störsignale entstehen im Produktionsumfeld beispielsweise durch Pressen, Stanzen, fahrende Gabelstapler und Lkws. Zudem schwingt bei Laufzeitmessungen der Roboterarm beim Anhalten leicht, was ebenfalls problematisch ist. Das Fraunhofer ITWM hat eine Lösung entwickelt, die trotz dieser Störquellen berührungslos und zerstörungsfrei zuverlässige Messungen ermöglicht: das Kurzpuls-Terahertz-System.
In Analogie zur Ultraschallmessung werden hier kurze Terahertz-Lichtpulse auf die Probe geschickt, mit dem Unterschied, dass bei Terahertz-Messungen kein Koppelmedium wie beispielsweise Gel oder Wasser benötigt wird. An jeder Grenzfläche – also den Übergängen zwischen verschiedenen Schichten wie Lack und Metall – werden Lichtimpulse reflektiert. Diese nacheinander eintreffenden Echosignale geben Aufschluss darüber, in welcher Reihenfolge und in welchem Abstand die Schichten liegen. Die Messungen werden anschließend über den Vergleich mit einem simulierten Messsignal ausgewertet. Bewährt hat sich das System in der Endkontrolle der Autolackierung.
Den vollständigen Artikel finden Sie hier: https://www.itwm.fraunhofer.de/de/presse-publikationen/presseinformationen/2022/2022_04_28_fraunhofer_itwm_auf_der_fachmesse_control.html
Quelle Text/Bild:
Fraunhofer-Institut für Techno- und Wirtschaftsmathematik
Fraunhofer-Platz 1
67663 Kaiserslautern
www.itwm.fraunhofer.de
Kaiserslautern, 28.04.2022
